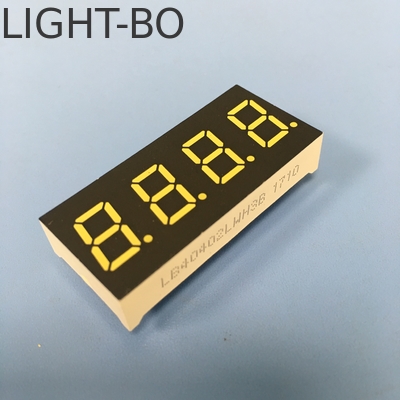

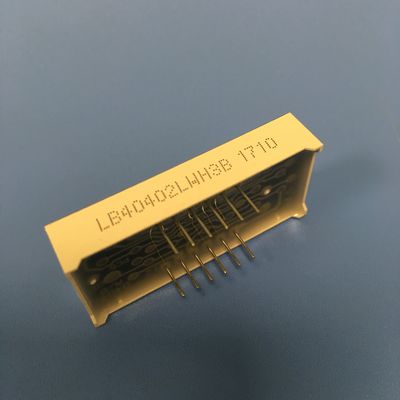

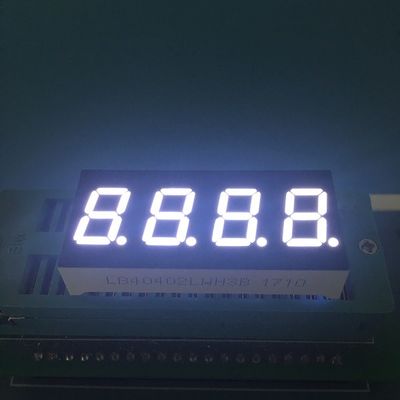

4 basamaklı 0.4 inç 7 segment ultra beyaz LED ekran

 4 basamaklı 0.4 inç 7 bölümlü ultra beyaz LED Ekran

• 0.4 inç 4 basamaklı 7 segmentli LED ekran

•

• Karakter yüksekliği: 0.4 inç (10.16 mm)

•

• Dış boyutlar: 39.5*18 x 7 mm

•

• Kutupluk: Ortak katot

•

• Sarı segmentlerle yapılmış siyah yüzey

• LED rengi: Ultra parlak beyaz

• Renk sıcaklığı: 6000-6800K

• IV: 80-100mcd

• VF:2.8-3.2V

• İleri akım: 5-10mA/LED

• Renk: Kırmızı,mavi,yeşil,kırmızı,portakal,beyaz renkler

• Mutlak maksimum dereceler ((Ta=25oC)

  Parametreler	Simge	Reytingler	Birim
  İleri Akım (her zar için)	Ipm	20	mA
  Ters Voltaj (her zar için)	Vr	5	V
  Güç dağılımı (her zar için)	Pm	80	mW
  Çalışma sıcaklık aralığı	Topr	-40~+85	oC
  Depolama sıcaklık aralığı	Tstg	-40~+85	oC
  Lehim sıcaklığı ((≤3 saniye)	- Evet.	260	oC



  Kod: Sarı Yeşil-J

  Parametreler	Simge	Durum	Min.	Tip	En fazla.	Birim
  İleri Voltaj	Vf	Eğer=10mA	1.8		2.4	V
  Ters Voltaj	Vr	Ir=10uA	5			V
  Parlaklık yoğunluğu	Dördüncü	Eğer=10mA	30		40	MCD
  Yarım değerli spektrum	△λ	Eğer=10mA		20		nm
  Dalga boyu	Dλ	Eğer=10mA	569		574	nm



  Kod: Amber/Sarı -Y

  Parametreler	Simge	Durum	Min.	Tip	En fazla.	Birim
  İleri Voltaj	Vf	Eğer=10mA	1.8		2.5	V
  Ters Voltaj	Vr	Ir=10uA	5			V
  Parlaklık yoğunluğu	Dördüncü	Eğer=10mA	60		80	MCD
  Yarım değerli spektrum	△λ	Eğer=10mA		20		nm
  Dalga boyu	Dλ	Eğer=10mA	585		595	nm



  Kod:Paranço -F

  Parametreler	Simge	Durum	Min.	Tip	En fazla.	Birim
  İleri Voltaj	Vf	Eğer=10mA	1.8		2.4	V
  Ters Voltaj	Vr	Ir=10uA	5			V
  Parlaklık yoğunluğu	Dördüncü	Eğer=10mA	60		80	MCD
  Yarım değerli spektrum	△λ	Eğer=10mA		20		nm
  Dalga boyu	Dλ	Eğer=10mA	600		605	nm



  Kod: Süper Parlak Kırmızı -R

  Parametreler	Simge	Durum	Min.	Tip	En fazla.	Birim
  İleri Voltaj	Vf	Eğer=10mA	1.8		2.2	V
  Ters Voltaj	Vr	Ir=10uA	5			V
  Parlaklık yoğunluğu	Dördüncü	Eğer=10mA	50		60	MCD
  Yarım değerli spektrum	△λ	Eğer=10mA		20		nm
  Dalga boyu	Dλ	Eğer=10mA	630		635	nm



  Kod: Ultra Parlak Kırmızı - UR

  Parametreler	Simge	Durum	Min.	Tip	En fazla.	Birim
  İleri Voltaj	Vf	Eğer=10mA	1.8		2.2	V
  Ters Voltaj	Vr	Ir=10uA	5			V
  Parlaklık yoğunluğu	Dördüncü	Eğer=10mA	80		100	MCD
  Yarım değerli spektrum	△λ	Eğer=10mA		20		nm
  Dalga boyu	Dλ	Eğer=10mA	625		635	nm



  Kod: Saf yeşil -G

  Parametreler	Simge	Durum	Min.	Tip	En fazla.	Birim
  İleri Voltaj	Vf	Eğer=10mA	2.6		3.2	V
  Ters Voltaj	Vr	Ir=10uA	5			V
  Parlaklık yoğunluğu	Dördüncü	Eğer=10mA	120		180	MCD
  Yarım değerli spektrum	△λ	Eğer=10mA		20		nm
  Dalga boyu	Dλ	Eğer=10mA	515		525	nm



  Kod: Ultra Parlak Mavi - BH

  Parametreler	Simge	Durum	Min.	Tip	En fazla.	Birim
  İleri Voltaj	Vf	Eğer=10mA	2.8		3.2	V
  Ters Voltaj	Vr	Ir=10uA	5			V
  Parlaklık yoğunluğu	Dördüncü	Eğer=10mA	120		140	MCD
  Yarım değerli spektrum	△λ	Eğer=10mA		20		nm
  Dalga boyu	Dλ	Eğer=10mA	460		465	nm



  Kod: Ultra Parlak Beyaz -WH

  Parametreler	Simge	Durum	Min.	Tip	En fazla.	Birim
  İleri Voltaj	Vf	Eğer=10mA	2.8		3.2	V
  Ters Voltaj	Vr	Ir=10uA	5			V
  Parlaklık yoğunluğu	Dördüncü	Eğer=10mA	120		140	MCD
  LED renk sıcaklığı	K	Eğer=10mA	5500	20	6800	K
  Renkleme Koordinatları	X/Y	Eğer=10mA	0.29,0.32		0.30,0.33	nm

•

• Yüksek ışık yoğunluğu ve güvenilirlik

• Yüksek verimlilik

• Düşük güç tüketimi

• Çok düşük akım

• Parlaklık her bölümde eşit olarak dağılmıştır.

• Istikrarlı performans

• Uzun ömür

• Kolay montaj

• IC Uyumlu

• RoHS Uyumlu

•

• Uygulama:

• Set-top kutularında, ev aletlerinde ve alet panellerinde, dijital göstergelerde, sıcaklık nem süreci kontrolöründe ve benzeri alanlarda yaygın olarak kullanılmaktadır.
