5 basamaklı 7 mm 7 segmentli LED ekran frekans dönüştürücü için Common Anode Ultra Bright White

5 basamaklı 7 mm 7 segmentli LED ekran frekans dönüştürücü için Common Anode Ultra Bright White

Ürün Tanımı

Ürün Genel Görünümü

Light-Bo'nun 5 basamaklı 7 segmentli LED ekranı, 0.28 inç (7 mm) karakter yüksekliği ve ultra parlak beyaz emisyonu ile, alan kısıtlı cihazlarda hassasiyet için tasarlanmıştır.Kompakt dış boyutları (38).6×10.2×8mm) ve yüksek kontrastlı bir tasarım “siyah bir yüzeyde beyaz segmentler ”, düşük güç tüketimini korurken olağanüstü bir ışık yoğunluğu (120-160mcd) sağlar.Bu ekran sabit performansı birleştiriyor, kolay montaj ve RoHS uyumluluğu, cihaz panelleri, ev aletleri, dijital göstergeler, LED saat ekranları ve set-top kutuları için idealdir.

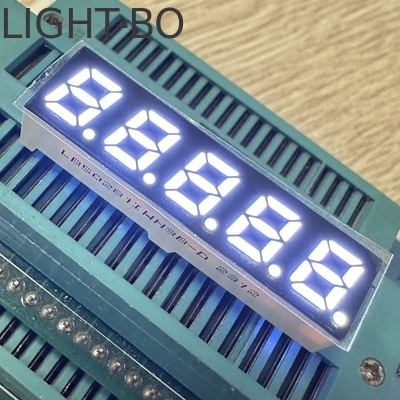

Ürün Görüntüsü

Temel Özellikler

5 basamaklı kompakt tasarım:0.28 inç (7 mm) karakter yüksekliği ve 38.6 × 10.2 × 8 mm boyutları, genişletilmiş sayısal okumalar için bol yer sağlar (örneğin, zaman damgaları,Kodlar) fazla yer almadan, set-top boxlar ve LED saatler için mükemmel.

Ultra parlak beyaz emisyonu:120-160mcd yoğunluğundaki parlak beyaz ışık, net görüntü kalitesi için tüm 5 rakam boyunca eşit aydınlatma ile hem parlak hem de zayıf ortamlarda yüksek görünürlük sağlar.

Yüksek Kontrast Estetiği:Siyah bir yüzeydeki beyaz segmentler okunabilirliği arttırır, farklı ışık koşullarında kullanılan cihaz panelleri ve ev aletleri için kritik olan rakamların açıkça belirginleşmesini sağlar.

Enerji verimliliği:Düşük ileri voltaj (2.8-3.2V / LED) ve optimize edilmiş akım (5-10mA / LED), uzun vadeli güvenilirlik için istikrarlı performansla eşleştirilen güç kullanımını en aza indirir.

Kolay Entegrasyon:Ortak anod konfigürasyonu, IC uyumluluğu ve basit montaj, üretim karmaşıklığını azaltan PC kartlarına kurulumunu kolaylaştırır.

Dayanıklı ve uyumlu:Uzun ömür, RoHS uyumluluğu ve aşınmaya dayanıklılık, ev ve endüstriyel uygulamalarda güvenlik ve güvenilirliği sağlar.

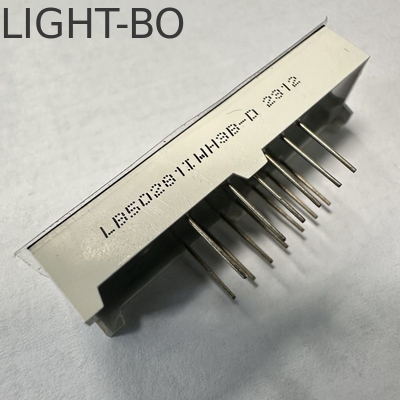

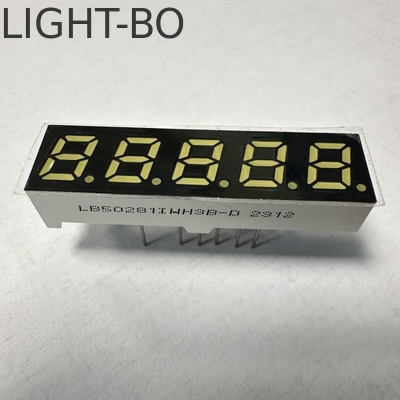

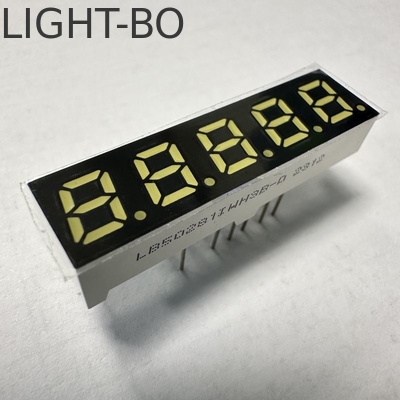

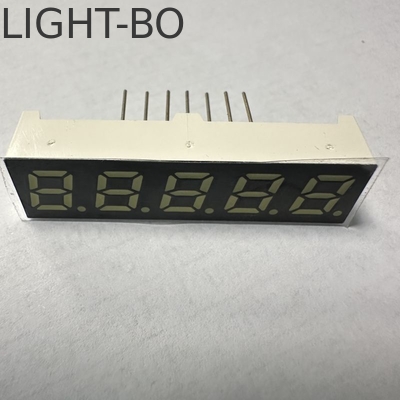

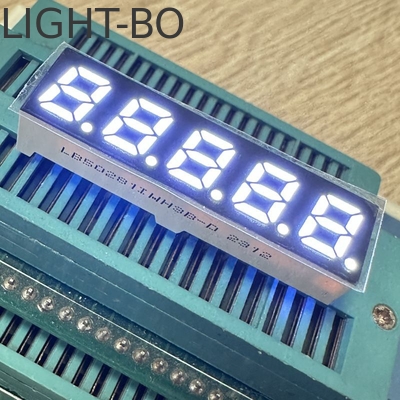

Detaylı Resim

Teknik özellikler

Başvurular

İdeal olarak:

Araç panelleri ve çok basamaklı göstergeler

Ev aletleri (kompak sayısal ekranlar)

Dijital göstergeler ve LED saat ekranları

5 basamaklı okumaları gerektiren set-top boxlar ve elektronik cihazlar

• Mutlak maksimum dereceler ((Ta=25oC)

  Parametreler	Simge	Reytingler	Birim
  İleri Akım (her zar için)	Ipm	20	mA
  Ters Voltaj (her zar için)	Vr	5	V
  Güç dağılımı (her zar için)	Pm	80	mW
  Çalışma sıcaklık aralığı	Topr	-40~+85	oC
  Depolama sıcaklık aralığı	Tstg	-40~+85	oC
  Lehim sıcaklığı ((≤3 saniye)	- Evet.	260	oC

  Kod: Sarı Yeşil-J

  Parametreler	Simge	Durum	Min.	Tip	En fazla.	Birim
  İleri Voltaj	Vf	Eğer=10mA	1.8		2.4	V
  Ters Voltaj	Vr	Ir=10uA	5			V
  Parlaklık yoğunluğu	Dördüncü	Eğer=10mA	30		40	MCD
  Yarım değerli spektrum	△λ	Eğer=10mA		20		nm
  Dalga boyu	Dλ	Eğer=10mA	569		574	nm



  Kod: Amber/Sarı -Y

  Parametreler	Simge	Durum	Min.	Tip	En fazla.	Birim
  İleri Voltaj	Vf	Eğer=10mA	1.8		2.5	V
  Ters Voltaj	Vr	Ir=10uA	5			V
  Parlaklık yoğunluğu	Dördüncü	Eğer=10mA	60		80	MCD
  Yarım değerli spektrum	△λ	Eğer=10mA		20		nm
  Dalga boyu	Dλ	Eğer=10mA	585		595	nm



  Kod:Paranço -F

  Parametreler	Simge	Durum	Min.	Tip	En fazla.	Birim
  İleri Voltaj	Vf	Eğer=10mA	1.8		2.4	V
  Ters Voltaj	Vr	Ir=10uA	5			V
  Parlaklık yoğunluğu	Dördüncü	Eğer=10mA	60		80	MCD
  Yarım değerli spektrum	△λ	Eğer=10mA		20		nm
  Dalga boyu	Dλ	Eğer=10mA	600		605	nm



  Kod: Süper Parlak Kırmızı -R

  Parametreler	Simge	Durum	Min.	Tip	En fazla.	Birim
  İleri Voltaj	Vf	Eğer=10mA	1.8		2.2	V
  Ters Voltaj	Vr	Ir=10uA	5			V
  Parlaklık yoğunluğu	Dördüncü	Eğer=10mA	50		60	MCD
  Yarım değerli spektrum	△λ	Eğer=10mA		20		nm
  Dalga boyu	Dλ	Eğer=10mA	630		635	nm



  Kod: Ultra Parlak Kırmızı - UR

  Parametreler	Simge	Durum	Min.	Tip	En fazla.	Birim
  İleri Voltaj	Vf	Eğer=10mA	1.8		2.2	V
  Ters Voltaj	Vr	Ir=10uA	5			V
  Parlaklık yoğunluğu	Dördüncü	Eğer=10mA	80		100	MCD
  Yarım değerli spektrum	△λ	Eğer=10mA		20		nm
  Dalga boyu	Dλ	Eğer=10mA	625		635	nm



  Kod: Saf yeşil -G

  Parametreler	Simge	Durum	Min.	Tip	En fazla.	Birim
  İleri Voltaj	Vf	Eğer=10mA	2.6		3.2	V
  Ters Voltaj	Vr	Ir=10uA	5			V
  Parlaklık yoğunluğu	Dördüncü	Eğer=10mA	120		180	MCD
  Yarım değerli spektrum	△λ	Eğer=10mA		20		nm
  Dalga boyu	Dλ	Eğer=10mA	515		525	nm


  Kod: Ultra Parlak Mavi - BH

  Parametreler	Simge	Durum	Min.	Tip	En fazla.	Birim
  İleri Voltaj	Vf	Eğer=10mA	2.8		3.2	V
  Ters Voltaj	Vr	Ir=10uA	5			V
  Parlaklık yoğunluğu	Dördüncü	Eğer=10mA	120		140	MCD
  Yarım değerli spektrum	△λ	Eğer=10mA		20		nm
  Dalga boyu	Dλ	Eğer=10mA	460		465	nm

•

• Kod: Ultra Parlak Beyaz -WH

  Parametreler	Simge	Durum	Min.	Tip	En fazla.	Birim
  İleri Voltaj	Vf	Eğer=10mA	2.8		3.2	V
  Ters Voltaj	Vr	Ir=10uA	5			V
  Parlaklık yoğunluğu	Dördüncü	Eğer=10mA	120		140	MCD
  LED renk sıcaklığı	K	Eğer=10mA	5500	20	6800	K
  Renkleme Koordinatları	X/Y	Eğer=10mA	0.29,0.32		0.30,0.33	nm

•

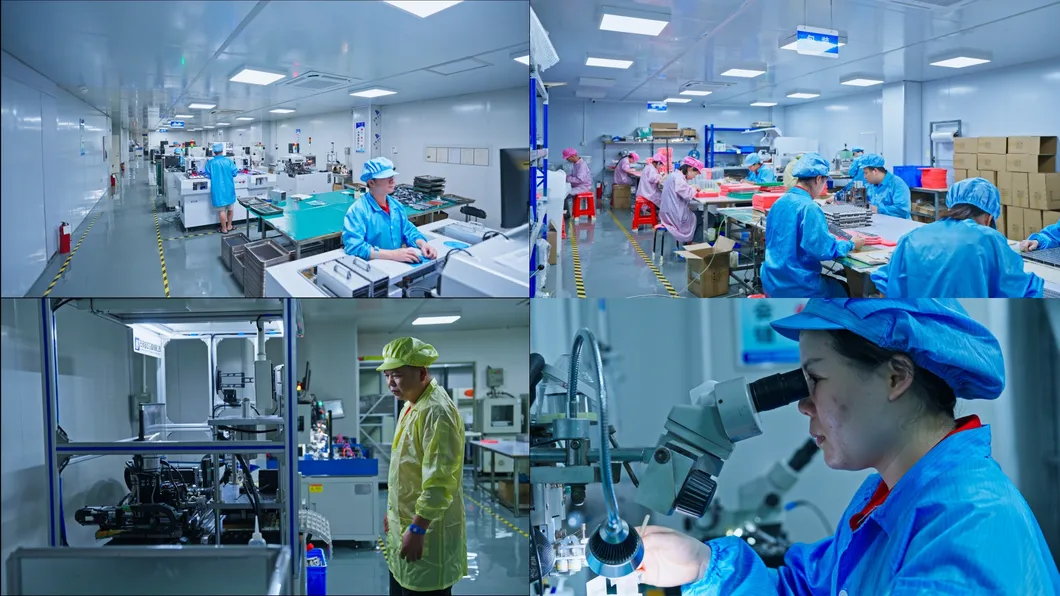

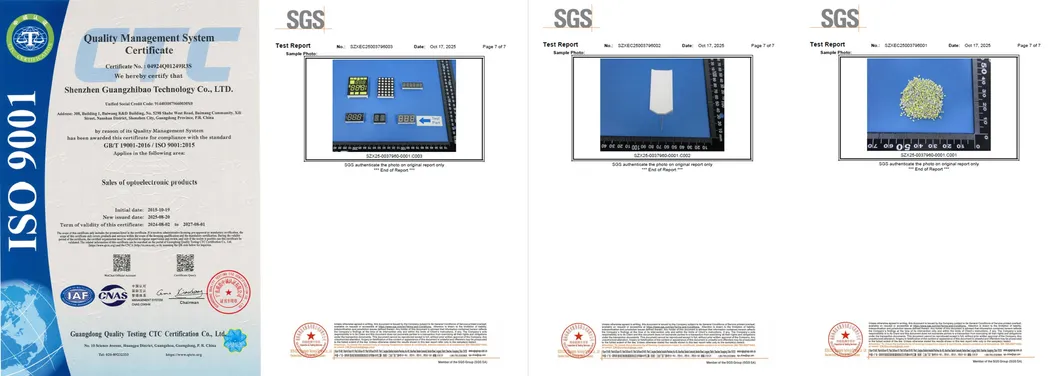

    Shenzhen Guangzhibao Technology Co., Ltd. (Markası: Light-Bo)2006 yılında kurulan, Bir şirket, R & D 'yi bütünleştiren, optoelektronik LED Ekranların üretimi ve satışları. ISO 9001 2015 Kalite Yönetim Sistemleri sertifikalı şirket.15 yıldan fazla OEM ve ODM deneyimi ile .
   LightBoMüşterilerin maliyetlerini düşürmelerine ve rekabet gücünü artırmalarına yardımcı olmak için yüksek kaliteli ve düşük maliyetli özel çözümler sunmaya karar verdi.

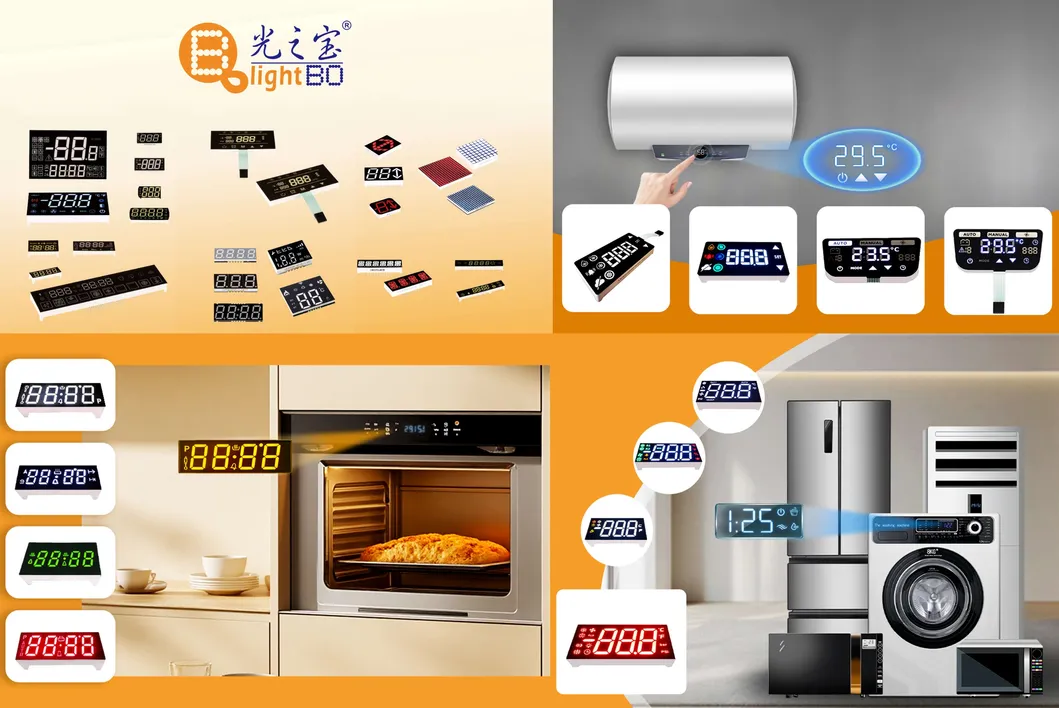

7 segmentli LED ekran, özelleştirilmiş LED ekran, sayısal LED ekran, nokta matrisli LED ekran,Ev aletleri, sıcaklık göstergelerinde, nem göstergelerinde, buzdolabı denetleyicisinde, ternostat göstergelerinde, ısıtma ve soğutma denetlemesinde ve benzeri alanlarda yaygın olarak kullanılmaktadır.

Sıkça Sorulan Sorular
S1 Ticaret şirketi mi yoksa üretici misiniz?
Cevap: Orijinal üreticisiyiz ve 20 yıldan fazla optoelektronik LED ekran deneyimi var.
Q2 Ana ürünleriniz nelerdir?
A: Ana ürünlerimiz arasında 7 Segment LED ekran, SMD LED ekran, Nokta matris LED ekran, Ok LED ekran, Özel Tasarım LED ekran, LED ışık çubuğu,Through hole led, SMD LED'ler,LED Backlights,Ve benzeri şeyler..
S3 MOQ'unuz nedir?
A: MOQ'mu 1000 adet, ayrıca örnek siparişleri ve MOQ'dan daha az miktarda küçük siparişleri de kabul edebiliriz.
Sipariş vermeden önce, test için bazı örnekler alabilir miyim?
A:Evet. Testiniz için 5-10 ücretsiz numune sağlayabiliriz, ancak nakliye maliyeti müşteri tarafından ödenir.
S5: Teslimat süreniz ne kadar?
A: teslimat süresi: Yaklaşık 10-20 gün; sipariş miktarına ve hammaddelere göre. acil siparişiniz varsa ve hammaddeler stokta ise,
Üretim planımızı 7-10 gün içinde hazır hale getirmek için ayarlayabiliriz.
Ödeme şartlarınız nedir?
A: Küçük miktarda banka transferi,T/T,Western Union ve Paypal kabul ediyoruz. Ödeme yöntemlerinin detayları müzakere edilebilir.
Q7 Bana FOB fiyatlarını söyleyebilir misin?
A:Evet. Incoterms EXW, FOB, CIF, DDP'ye göre fiyatları size verebiliriz.
S8 Kataloğunuzu ve fiyat listesini nasıl alabilirim?
Cevap: Evet. Lütfen bize e-posta adresinizi bildirin veya katalog ve fiyat listemiz için doğrudan web sitesinden bize ulaşın.
Q9 Fiyatları müzakere edebilir miyim?
C: Evet, toplu siparişler için indirimleri düşünebiliriz.
S10 Nakliye masrafları ne kadar olacak?
A: Gönderi boyutuna ve nakliye yöntemine bağlı.
İstediğiniz gibi size ücretleri sunacağız.
S11 Özel tasarım ürünleri yapabilir misiniz?
A:Evet,OEM & ODM hizmeti mevcuttur. Biz size göre boyutları,LED rengi ve işlevsel simgeler özelleştirebilirsiniz.
S12: Eğer tasarımımı gönderirsem, sadece kendim için yapabilir misiniz ve başka kimseye göstermez misiniz?
Cevap: Evet, izniniz olmadan başkalarına göstermeyeceğiz veya satmayacağız.
Q13 Özel ürünler için numune öncülük süresi ne olacak?
A: Örneklerin teslim süresi müşterilerden kalıp maliyeti ve kalıp çizimi onayını aldıktan sonra yaklaşık 20-25 iş günü olacaktır.
S14 Nakliye yöntemleri nelerdir?
A: Genellikle malları DHL, FEDEX, UPS, EMS, BY AIR, BY SEA vb. ile gönderiyoruz, ayrıca sizin için en iyi olan diğer yolu da seçebilirsiniz.
S15 Ürünlerinizin kalitesini nasıl garanti edersiniz?
Cevap: 20 yıldan fazla deneyime sahip ISO 9001 QMS sertifikalı üreticileriyiz, Tüm ürünlerimiz için nakliye öncesi iki kez yüzde 100 test yapıyoruz.
