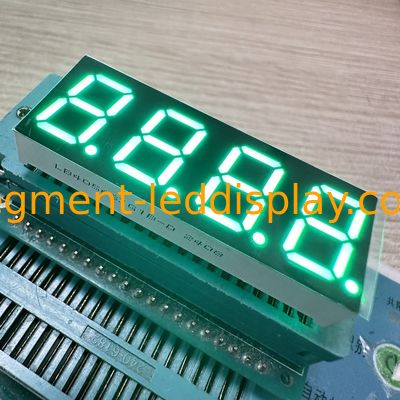

4 basamaklı 0.56 inç (14.2 mm) 7 segmentli LED ekran Pure Green, Common Anode for Instrument Panel & Home Appliances

4 Haneli 0,56 İnç (14,2 mm) 7 Segmentli LED Ekran – Saf Yeşil, Enstrüman Panelleri ve Ev Aletleri için Ortak Anot

Ürün Açıklaması

Ürüne Genel Bakış

Bu 4 haneli 7 segmentli LED ekran, enstrüman panellerinde, ev aletlerinde ve dijital göstergelerde net ve güvenilir sayısal okumalar için tasarlanmıştır—0,56 inç (14,2 mm) karakter yüksekliği, kompakt dış boyutlar (50,3×19,0×8 mm) ve canlı saf yeşil emisyon özelliği sunar. Standart devrelere sorunsuz entegrasyon için ortak anot olarak yapılandırılmış olup, parlama ve keskin görünürlüğü ortadan kaldıran ve parlak ortam ışığında bile keskin görünürlük sağlayan beyaz segmentler ve siyah yüzeyden oluşan yüksek kontrastlı bir tasarımla öne çıkar. 120-140mcd'lik bir ışık yoğunluğu ile enerji verimliliğini korurken (2,8-3,2V/LED ileri voltaj, 5-10mA/LED ileri akım) parlak, tutarlı aydınlatma sağlar. Dayanıklılık (kararlı performans, uzun ömür) ve kullanım kolaylığı (IC uyumluluğu, kolay montaj) için üretilmiş olup, 6 ek emisyon rengini (kırmızı, mavi, sarı yeşil, kehribar, turuncu, saf beyaz) destekler ve RoHS uyumluluğunu karşılar—bu da onu sıcaklık/nem göstergeleri, set üstü kutular ve ev aleti kontrolleri için çok yönlü bir çözüm haline getirir.

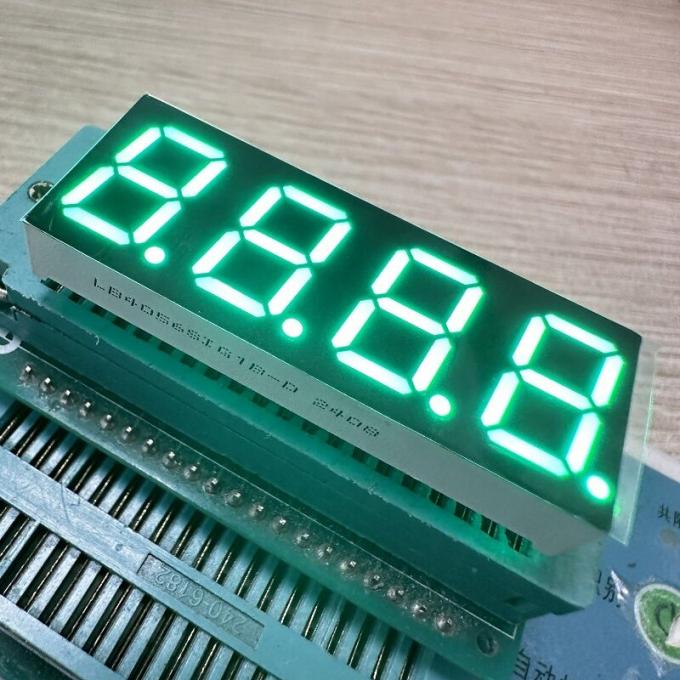

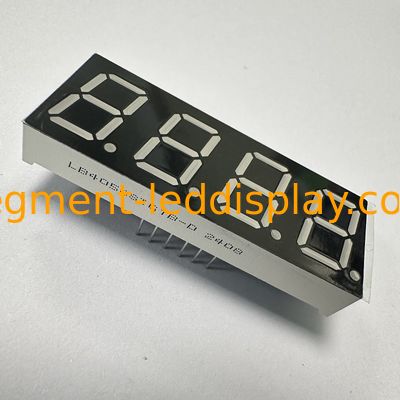

Ana Resim

Temel Özellikler

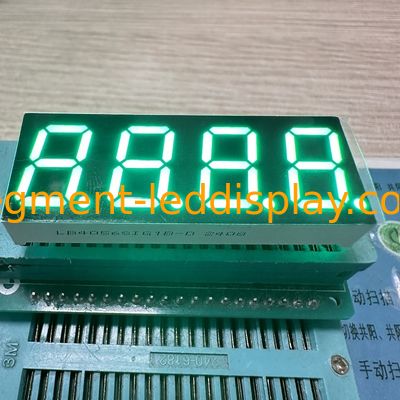

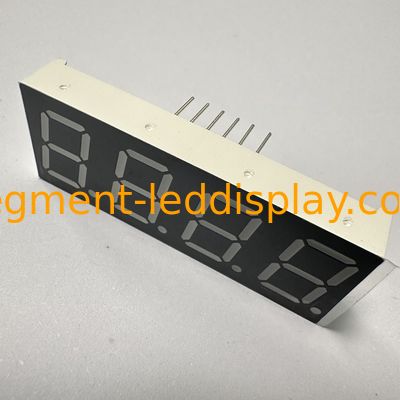

Detay Resmi

Temel Ürün Özellikleri

1. Yüksek Kontrast ve Canlı Saf Yeşil Emisyon

Beyaz segmentler + siyah yüzey:Cesur kontrast, üstten gelen ışıklardan veya güneş ışığından yansımayı ortadan kaldırarak rakamların (0-9) okunmasını sağlar—sıcaklık, nem veya set üstü kutu kanal numaraları gibi kesin değerleri okumak için kritik öneme sahiptir.

Saf yeşil emisyon (120-140mcd):Canlı, soğuk tonlu yeşil, uzun süreli görüntüleme için gözleri yormaz (teknisyenler tarafından izlenen enstrüman panelleri için idealdir) ve loş ortamlarda (örneğin, loş ışıklı mutfaklardaki ev aleti kontrol panelleri) öne çıkar.

2. Enerji Verimliliği ve Dayanıklı Performans

Son derece düşük akım (5-10mA/LED):Enerji tüketimini en aza indirir, bu da onu 7/24 çalışan cihazlar için uygun hale getirir (örneğin, her zaman açık sıcaklık/nem göstergeleri, bekleme modundaki set üstü kutular). Ev aletleri ve elektronik cihazlar için çevre dostu standartlarla uyumludur.

Kararlı performans ve uzun ömür:Gerilim dalgalanmalarına ve çevresel aşınmaya (örneğin, mutfaklardaki nem, endüstriyel enstrüman panellerindeki titreşim) karşı koymak için yüksek kaliteli LED çipleri ve dayanıklı kapsülleme ile üretilmiştir. 50.000+ saat boyunca tutarlı parlaklık sağlar, bakım ihtiyacını azaltır.

3. Kolay Entegrasyon ve Çok Yönlülük

Ortak Anot kutupluluğu:Enstrüman panelleri, ev aletleri ve dijital göstergeler için standart devre tasarımlarıyla eşleşir—özel gerilim inversiyonu veya adaptör devrelerine olan ihtiyacı ortadan kaldırır. Markalar için PCB tasarımını basitleştirir ve üretimi hızlandırır.

IC uyumlu: Ortak ekran sürücü IC'leri ile sorunsuz çalışır, mevcut kontrol sistemlerine tak ve çalıştır entegrasyonu sağlar (set üstü kutular veya sıcaklık göstergeleri için yeniden tasarım gerekmez).

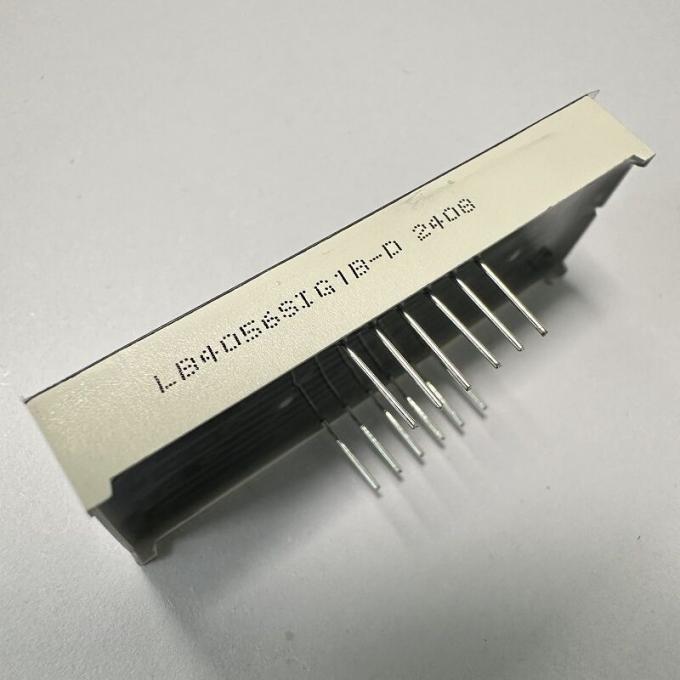

Montajı kolay: Kompakt 50,3×19,0×8 mm boyutları ve standartlaştırılmış pin düzeni, ince ev aleti kontrol panelleri veya yoğun enstrüman panelleri gibi alan kısıtlı kurulumlar için bile PCB'lere veya soketlere doğrudan montajı destekler.

4. Yasal Uygunluk ve Renk Esnekliği

RoHS Uyumlu: Kısıtlı maddeler içermez, tüketici elektroniği, ev aletleri ve endüstriyel ekipmanlar için küresel düzenlemelere uygunluk sağlar. AB, Kuzey Amerika veya Asya gibi önemli pazarlara ihracat için engel yoktur.

Çok renkli seçenekler: Saf yeşilin ötesinde, 6 ek renk çeşitli tasarım ihtiyaçlarını karşılar:

Kırmızı: "Uyarı" durumları için idealdir.

Mavi: Modern, şık ev aletleri için uygundur.

Sarı yeşil/kehribar/turuncu: Sıcak, ortam ekranları için mükemmeldir.

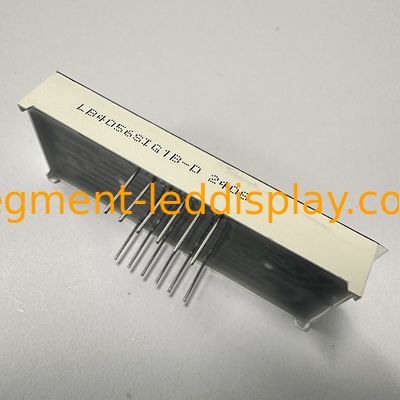

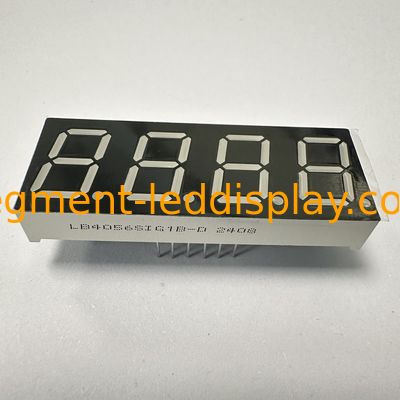

Detay Resmi

Uygulamalar

Tüketici ve endüstriyel kullanım durumlarında sayısal okuma senaryolarına göre uyarlanmıştır:

Enstrüman Panelleri: Endüstriyel göstergeler (basınç, akış hızı), otomotiv yardımcı ekranları (akü voltajı, yağ seviyesi) ve tıbbi ekipmanlar (basit sayısal ölçümler).

Ev Aletleri: Buzdolabı sıcaklık kontrolleri, mikrodalga fırın zamanlayıcıları, elektrikli fırınlar ve indüksiyonlu ocaklar (güç ayarları).

Dijital Göstergeler: Sıcaklık/nem monitörleri, pil şarj cihazları ve dijital teraziler (ağırlık okumaları).

Set Üstü Kutular: Kanal numaraları, sinyal gücü ve oynatma süresi.


• Mutlak Maksimum Değerler(Ta=25ºC)

  Parametre	Sembol	Değerler	Birim
  İleri Akım(her bir çip için)	Ipm	20	mA
  Ters Gerilim(her bir çip için)	Vr	5	V
  Güç Dağılımı(her bir çip için)	Pm	80	mW
  Çalışma Sıcaklık Aralığı	Topr	-40~+85	ºC
  Depolama Sıcaklık Aralığı	Tstg	-40~+85	ºC
  Lehim Sıcaklığı(≤3 saniye)	Th	260	ºC

  Kod:Sarı Yeşil- J

  Parametre	Sembol	Koşul	Min	Tip	Maks	Birim
  İleri Gerilim	Vf	If=10mA	1.8		2.4	V
  Ters Gerilim	Vr	Ir=10uA	5			V
  Işık Yoğunluğu	Iv	If=10mA	30		40	mcd
  Yarım Değerin Spektrumu	△λ	If=10mA		20		nm
  Dalga Boyu	Dλ	If=10mA	569		574	nm



  Kod:Kehribar/Sarı -Y

  Parametre	Sembol	Koşul	Min	Tip	Maks	Birim
  İleri Gerilim	Vf	If=10mA	1.8		2.5	V
  Ters Gerilim	Vr	Ir=10uA	5			V
  Işık Yoğunluğu	Iv	If=10mA	60		80	mcd
  Yarım Değerin Spektrumu	△λ	If=10mA		20		nm
  Dalga Boyu	Dλ	If=10mA	585		595	nm



  Kod:Turuncu -F

  Parametre	Sembol	Koşul	Min	Tip	Maks	Birim
  İleri Gerilim	Vf	If=10mA	1.8		2.4	V
  Ters Gerilim	Vr	Ir=10uA	5			V
  Işık Yoğunluğu	Iv	If=10mA	60		80	mcd
  Yarım Değerin Spektrumu	△λ	If=10mA		20		nm
  Dalga Boyu	Dλ	If=10mA	600		605	nm



  Kod:Süper Parlak Kırmızı -R

  Parametre	Sembol	Koşul	Min	Tip	Maks	Birim
  İleri Gerilim	Vf	If=10mA	1.8		2.2	V
  Ters Gerilim	Vr	Ir=10uA	5			V
  Işık Yoğunluğu	Iv	If=10mA	50		60	mcd
  Yarım Değerin Spektrumu	△λ	If=10mA		20		nm
  Dalga Boyu	Dλ	If=10mA	630		635	nm



  Kod:Ultra Parlak Kırmızı -UR

  Parametre	Sembol	Koşul	Min	Tip	Maks	Birim
  İleri Gerilim	Vf	If=10mA	1.8		2.2	V
  Ters Gerilim	Vr	Ir=10uA	5			V
  Işık Yoğunluğu	Iv	If=10mA	80		100	mcd
  Yarım Değerin Spektrumu	△λ	If=10mA		20		nm
  Dalga Boyu	Dλ	If=10mA	625		635	nm



  Kod:Saf Yeşil -G

  Parametre	Sembol	Koşul	Min	Tip	Maks	Birim
  İleri Gerilim	Vf	If=10mA	2.6		3.2	V
  Ters Gerilim	Vr	Ir=10uA	5			V
  Işık Yoğunluğu	Iv	If=10mA	120		180	mcd
  Yarım Değerin Spektrumu	△λ	If=10mA		20		nm
  Dalga Boyu	Dλ	If=10mA	515		525	nm


  Kod:Ultra Parlak Mavi -BH

  Parametre	Sembol	Koşul	Min	Tip	Maks	Birim
  İleri Gerilim	Vf	If=10mA	2.8		3.2	V
  Ters Gerilim	Vr	Ir=10uA	5			V
  Işık Yoğunluğu	Iv	If=10mA	120		140	mcd
  Yarım Değerin Spektrumu	△λ	If=10mA		20		nm
  Dalga Boyu	Dλ	If=10mA	460		465	nm

•

• Kod:Ultra Parlak Beyaz -WH

  Parametre	Sembol	Koşul	Min	Tip	Maks	Birim
  İleri Gerilim	Vf	If=10mA	2.8		3.2	V
  Ters Gerilim	Vr	Ir=10uA	5			V
  Işık Yoğunluğu	Iv	If=10mA	120		140	mcd
  LED renk Sıcaklığı	K	If=10mA	5500	20	6800	K
  Renk Koordinatları	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

•

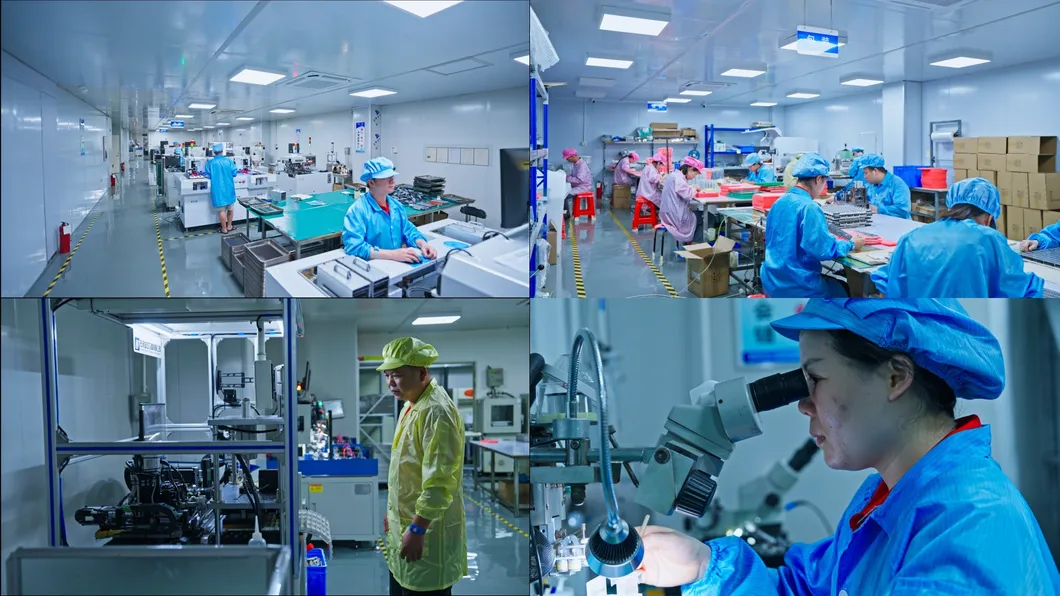

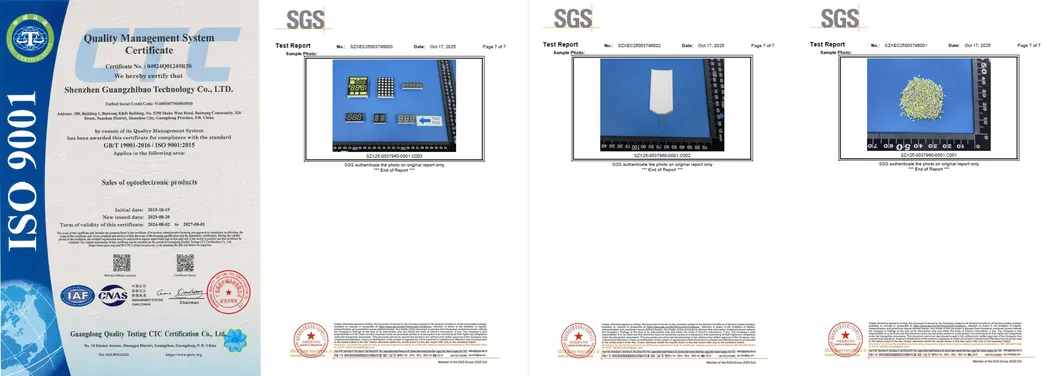

    Shenzhen Guangzhibao Technology Co., Ltd. (Marka: Light-Bo) 2006 yılında kurulmuş, optoelektronik LED Ekranların Ar-Ge, üretim ve satışını entegre eden bir şirket. ISO 9001 2015 Kalite Yönetim Sistemleri sertifikalı şirket. 15 yıldan fazla OEM ve ODM deneyimi ile.
    LightBo müşterilerin maliyetleri düşürmesine ve rekabet gücünü artırmasına yardımcı olmak için yüksek kaliteli ve düşük maliyetli özelleştirilmiş çözümler sunmaya kendini adamıştır.

    7 Segment LED Ekran, Özelleştirilmiş LED Ekran, Sayısal LED Ekran, Nokta matrisli LED Ekran, ev aletleri, sıcaklık göstergeleri, nem göstergeleri, buzdolabı kontrol cihazı, termostat göstergesi, ısıtma ve soğutma kontrolü vb. için yaygın olarak kullanılır.

SSS(Sıkça Sorulan Sorular)
S1 Bir ticaret şirketi misiniz yoksa üretici mi?
C: Optoelektronik LED ekranlarda 20 yıldan fazla deneyime sahip orijinal üreticiyiz.
S2 Ana ürünleriniz nelerdir?
C: Ana ürünlerimiz arasında 7 Segment LED ekran, SMD LED Ekran, Nokta matrisli LED Ekran, Ok LED ekran, Özel Tasarım LED Ekran, LED ışık çubuğu, Delikten LED, SMD LED'ler, LED Arka Işıklar vb. bulunmaktadır.
S3 MOQ'nunuz nedir?
C: MOQ'umuz 1000 adettir, ayrıca örnek siparişleri ve MOQ'umuzdan daha az miktardaki küçük siparişleri de kabul edebiliriz.
S4 Sipariş vermeden önce, test için bazı numuneler alabilir miyim?
C: Evet. Testiniz için 5-10 ücretsiz numune sağlayabiliriz, ancak navlun maliyeti müşteri tarafından karşılanacaktır.
S5 Teslim süreniz ne kadar?
C: Teslim süresi: Yaklaşık 10-20 gün; Sipariş miktarına ve hammaddelere göre. Acil siparişiniz varsa ve stokta hammadde varsa,
üretim planımızı 7-10 gün içinde hazır hale getirecek şekilde ayarlayabiliriz.
S6 Ödeme koşullarınız nelerdir?
C: Banka havalesi, T/T, Western Union ve Paypal'ı küçük miktarlarda kabul ediyoruz. Ödeme yöntemlerinin detayları müzakere edilebilir.
S7 Bana FOB fiyatlarını teklif edebilir misiniz?
C: Evet. Size EXW, FOB, CIF, DDP incoterms'e göre fiyat teklifi verebiliriz.
S8 Kataloğunuzu ve fiyat listenizi nasıl alabilirim?
C: Evet. Lütfen e-posta adresinizi bize bildirin veya kataloğumuz ve fiyat listemiz için doğrudan web sitesinden bizimle iletişime geçin.
S9 Fiyatları müzakere edebilir miyim?
C: Evet, toplu siparişler için indirimleri düşünebiliriz.
S10 Nakliye ücretleri ne kadar olacak?
C: Gönderinizin boyutuna ve nakliye yöntemine bağlıdır.
Talep ettiğiniz gibi ücreti size sunacağız.
S11 Özel tasarım ürünler yapabilir misiniz?
C: Evet, OEM&ODM hizmeti mevcuttur. Boyutları, led rengini ve fonksiyonel simgeleri gereksinimlerinize göre özelleştirebiliriz.
S12 Tasarımımı gönderirsem, sadece benim için yapabilir misiniz ve bunu başkalarına göstermeyecek misiniz?
C: Evet, yetkiniz olmadan başkalarına göstermeyecek veya satmayacağız.
S13 Özelleştirilmiş ürünler için numune teslim süresi ne kadar olacak?
C: Numune teslim süresi, müşterilerden kalıp maliyeti ve kalıp çizimi onayı alındıktan sonra yaklaşık 20-25 iş günü olacaktır.
S14 Nakliye yöntemleri nelerdir?
C: Genellikle malları DHL, FEDEX,UPS,EMS,HAVAYOLU,DENİZYOLU vb. ile gönderiyoruz, ayrıca sizin için en uygun yolu da seçebilirsiniz.
S15 Ürünlerinizin kalitesini nasıl sağlıyorsunuz?
C: 20 yıldan fazla deneyime sahip ISO 9001 QMS sertifikalı üreticiyiz, sevkiyattan önce tüm ürünlerimiz için iki kez %100 test yapıyoruz.
